GLSV-ZNH1-12智能相控断路器在内蒙古某新材料公司成功攻克变压器涌流顽疾
智能相控断路器成功攻克变压器涌流顽疾 内蒙古新材料公司实现0.29倍超低涌流投运
内蒙古某新材料公司10kV变电站长期面临变压器投运技术困境。该企业采用双变压器备用架构，但在切换至2号备用变压器时，合闸涌流持续引发过流速断保护动作，导致频繁跳闸。这一故障造成生产直接中断，产生重大经济损失；同时引发保护越级跳闸，影响相邻线路负荷运行；还导致自备电源系统无法启用，节能增效方案难以实施。近日，通过部署GLSV-ZNH1-12智能相控断路器，成功将合闸涌流峰值抑制至0.29倍额定电流，彻底解决这一困扰生产系统的技术难题。
该智能断路器采用两项核心创新技术实现涌流精准控制。零磁通合闸技术在电压波形峰值点，即铁芯磁通量为零的时刻执行分相合闸操作，从电磁原理源头规避励磁涌流产生条件。动态剩磁补偿技术通过实时监测变压器铁芯残余剩磁极性及强度，选择合适的相位合闸使得剩磁与偏磁抵消，消除磁通饱和风险。这两项技术的协同应用，从根本上改变了传统断路器随机合闸的工作模式。
支撑精准控制的技术突破依赖于三大硬件革新。分相独立操作机构采用三相分设永磁驱动单元，实现各相独立控制，合闸时间离散性严格控制在±0.5ms范围内，突破了传统断路器机械联动结构的精度限制。直驱式永磁操作机构取消机械连杆传动结构，由永磁电机直接驱动动作单元，机械寿命大于三万次，可靠性较常规弹簧机构显著提升。全兼容型结构设计保持与VSI/VD4标准开关柜相同的安装尺寸及接口规范，支持现有开关柜原位替换改造，大幅降低改造复杂度。

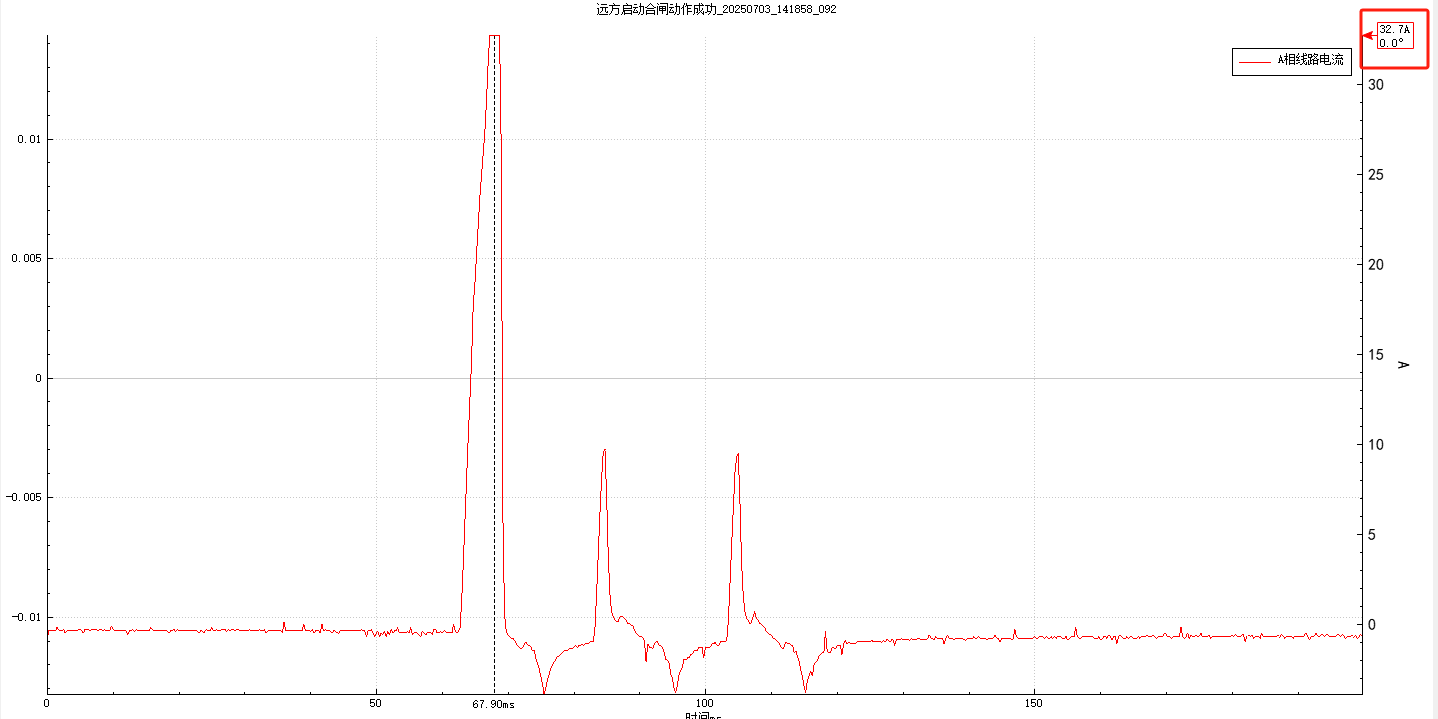

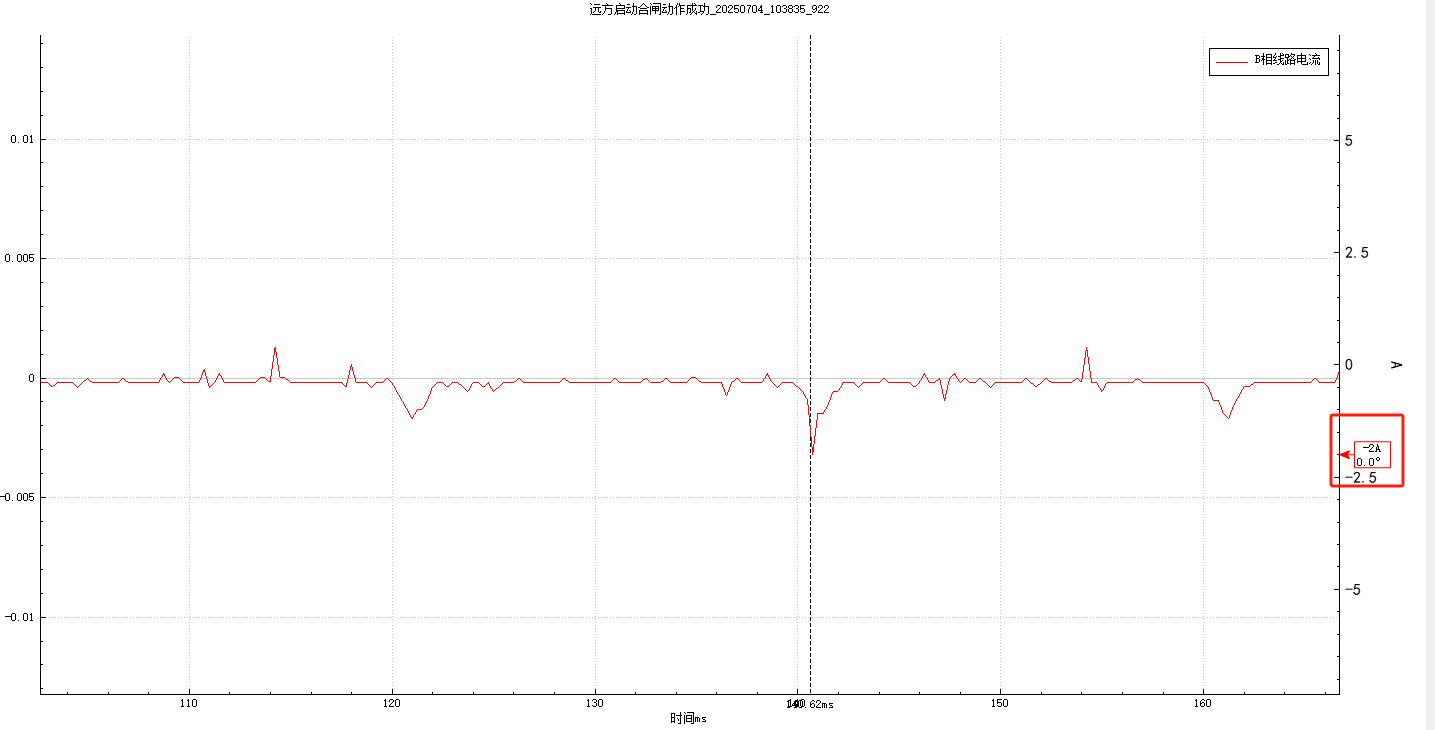

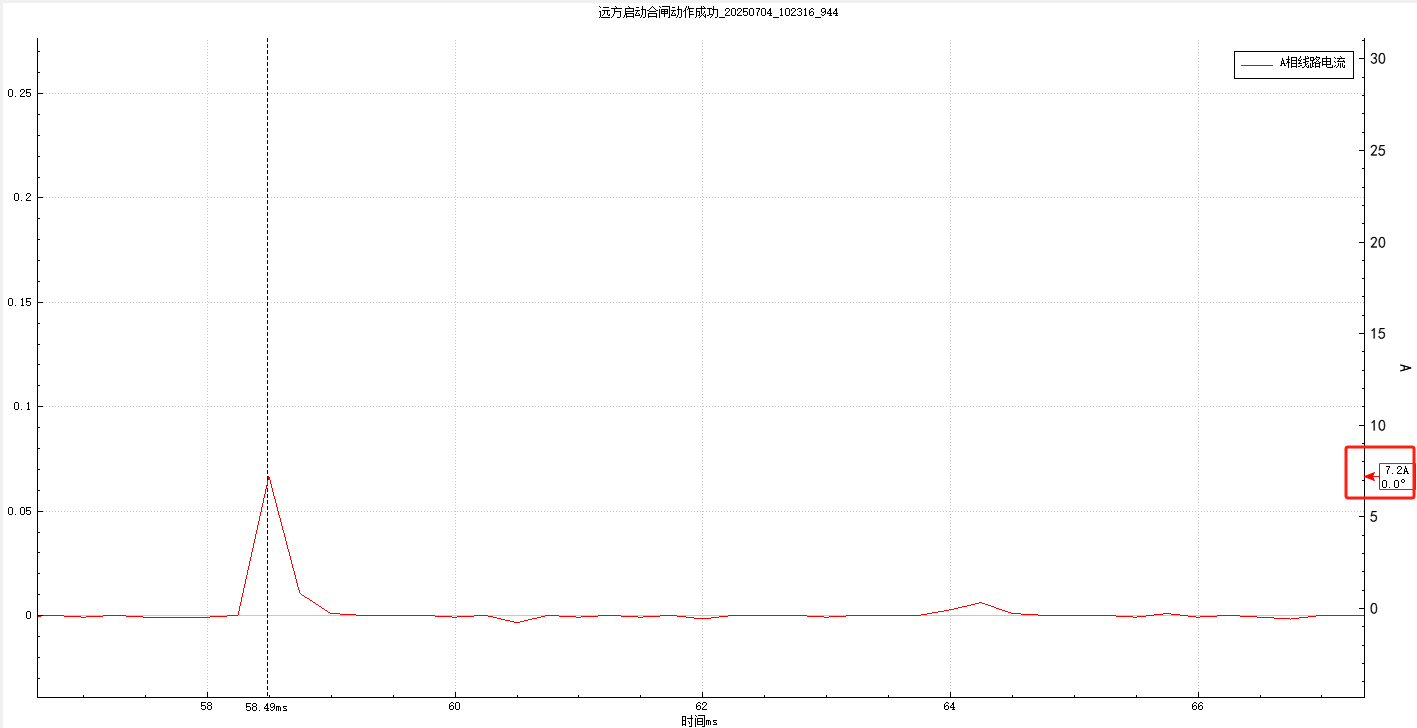

现场实证数据清晰展示技术突破效果。在传统随机合闸模式下，未获取铁芯剩磁数据时，涌流峰值达到4.80倍额定电流，远超过流保护阈值，导致保护装置立即动作跳闸。首次应用智能相控算法后，涌流峰值显著降至1.06倍额定电流，实现首次无冲击合闸，保护系统未触发动作。经参数优化后的多次投运测试中，涌流峰值稳定控制在0.29倍额定电流，趋近理论零冲击状态，较保护动作阈值降低90%，达到行业领先水平。
痛点＆解决方案
痛点一：涌流不可控导致保护频繁跳闸
传统断路器随机合闸时，变压器铁芯磁通饱和产生高达4~8倍额定电流的励磁涌流，远超过流速断保护阈值（通常为3~4倍），引发跳闸及越级动作。
解决方案
通过高精度磁通传感器测量铁芯剩磁，选择合适相位合闸，实现剩磁抵消。涌流峰值从随机合闸的4.80倍稳定控制至0.29倍，低于保护动作阈值67%。
痛点二：老旧变电站改造工程复杂
传统变电站升级需更换开关柜、改造土建设施，工期长达2~3周，改造期间需全站停电。
解决方案
全兼容型结构设计：保持与VSI/VD4开关柜一致的安装孔位、母线接口及二次端子定义，实现原位替换。
即插即用控制模块：内置自适应协议转换器，兼容常规微机型保护装置，无需修改现有继保逻辑。
工程成效：本项目从设备安装到投运仅用时3天，改造期间未影响正常生产供电。
痛点三：频繁投切工况下设备可靠性不足
化工等行业每日需投切变压器4~6次，传统弹簧机构断路器机械寿命仅1万次，且投切故障率高。
解决方案
永磁直驱机构：取消凸轮、连杆等机械传动部件，采用永磁电机直接驱动触头。
全密封灭弧室：真空泡与操作机构一体化封装，抗粉尘、腐蚀。
可靠性验证：通过三万次机械寿命测试，断路器工作稳定，满足10年免维护需求。
方案价值
简便、灵活
能够与主流VSI/VD4开关柜做到完美替换，无需更换开关柜本体，改造难度大幅降低。
安全保障
保障现场后续一次送电成功率达100%，具有高可靠性，极大提高了现场的生产效率。
