在电厂日常运维中，主变分接头调档是常规操作：系统电压偏高、偏低、负荷调整、环流平衡、调度调压，都会用到主变有载/无载调压。很多班组容易形成一个误区：调完档位、电压正常、设备无异响，工作就结束了。但事实上，主变每一次调档，都在改变变压器变比，直接影响同期并网核心条件。长期忽略校核，可能引发并网失败、大冲击电流、机组振动，严重时甚至会造成发电机、主变设备损伤。
今天我们就来讨论下：主变调档对同期装置的核心影响、案例说明、建议处置流程，一线运维、调试、值班人员必看。
先搞懂：主变调档，到底改了什么？
核心影响机理：变比改变→二次额定电压偏移
主变调压的核心原理很简单：通过改变高压侧绕组匝数，调整变压器变比，从而改变变压器输出电压。
调档原理
变压器通过高压绕组抽头（分接头）改变绕组匝数，从而调整变比，实现二次侧电压升降。
变压器变比计算公式：
举例说明
以下图为例进行说明：

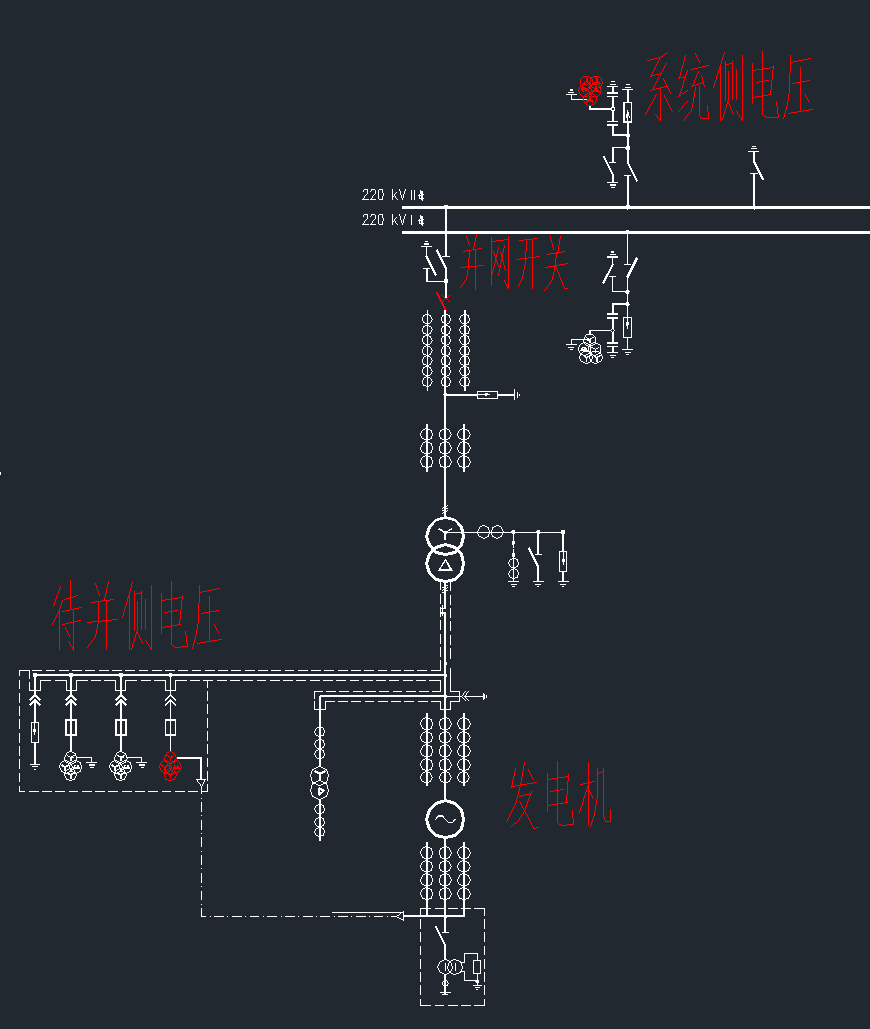

图1 某发电厂一次系统图
如图1所示，某发电厂并网开关为主变高压侧断路器，同期装置待并侧电压取自机端PT，系统侧电压取自220kV母线PT，主变参数如表1。
变比偏移 | |
+5% | |
| 1档 |
表1 主变铭牌部分参数
系统侧电压：220kV母线 PT（PT变比220kV/100V）
待并侧电压：发电机机端 PT（PT变比 20kV/100V）
举例：
主变在额定档位运行时，高、低压侧电压分别对应各自的额定值，高压侧电压对应PT额定电压为基准值；
1.调至较高档位（变比偏移+2.5%），高压侧电压升高，低压侧电压维持不变，此时高压侧电压对应PT额定电压较额定基准产生正向偏移；
2调至较低档位（变比偏移-2.5%），高压侧电压降低，低压侧电压维持不变，此时高压侧电压对应PT额定电压较额定基准产生负向偏移；
主变档位数字越大 → 高压侧额定电压越高 → 变比越大 → 二次PT额定电压二次电压偏差越大
主变一变档，变比就变，同期装置系统侧额定电压必然会发生偏移，如果同期装置的初始额定电压定值，是按照主变额定档位整定的，那么一旦档位变更，其电压参数就会与初始值产生偏差。
核心影响
同期装置系统侧、待并侧额定电压定值，是基于同源核相试验的实测值设置的，是装置计算并网压差的核心基准。
在图示工况下，同期采样电压会直接受主变档位变化的影响。主变调档后，若同期装置定值未同步核查，就可能导致“定值与工况脱节”，造成同期装置压差计算失真，使得屏幕显示的压差数据极具欺骗性。这将直接导致“允许压差”定值失效，引发同期并网过程中机组功率异常波动，甚至埋下非同期并网的重大隐患。
调档后如何调整同期定值？
为消除电压偏移带来的安全隐患，主变完成调档操作后，可按以下流程开展校核修正：
1.确认同期装置电压分别取自主变高压侧（系统侧）与低压侧（待并侧）PT，明确取样回路对应；
2.检查确认同期装置初始定值整定时对应的变压器档位基准；
3.结合主变铭牌的档位-额定电压对应关系，由专业技术人员核算当前档位下的电压偏移量，匹配同期装置的判别逻辑；
4.完成定值调整后，在使用新定值首次并网时，同步监测同期装置显示的系统侧与待并侧电压匹配度，验证整定效果。
特别提示：若同期电压回路存在接线新增或变动，须确保同期电压相序正确、同期定值无误、假同期试验正常后才可进行并网操作。
End
主变调档看似是基础常规操作，实则关联机组并网安全、设备寿命、电网稳定。很多重大设备故障、非停事故，都源于“习惯性忽略”的小细节。规范每一次调档、校核每一组参数，才能守住机组安全稳定运行的第一道防线。
重要提示：除了上述内容，我们在新能源微电网领域同样拥有成熟的落地方案，助力企业向新型电力系统平滑过渡：
基于国立智能30余年电源投切与暂态冲击抑制技术沉淀，让微网供电更可靠、更高效的微电网混合能源解决方案，专为风、光、储、燃机等多能互补的微电网设计，破解多电源协调难、并离网切换要求苛刻、调度复杂、运维门槛高等挑战，实现安全、高效、智能的运行管理与调度优化。

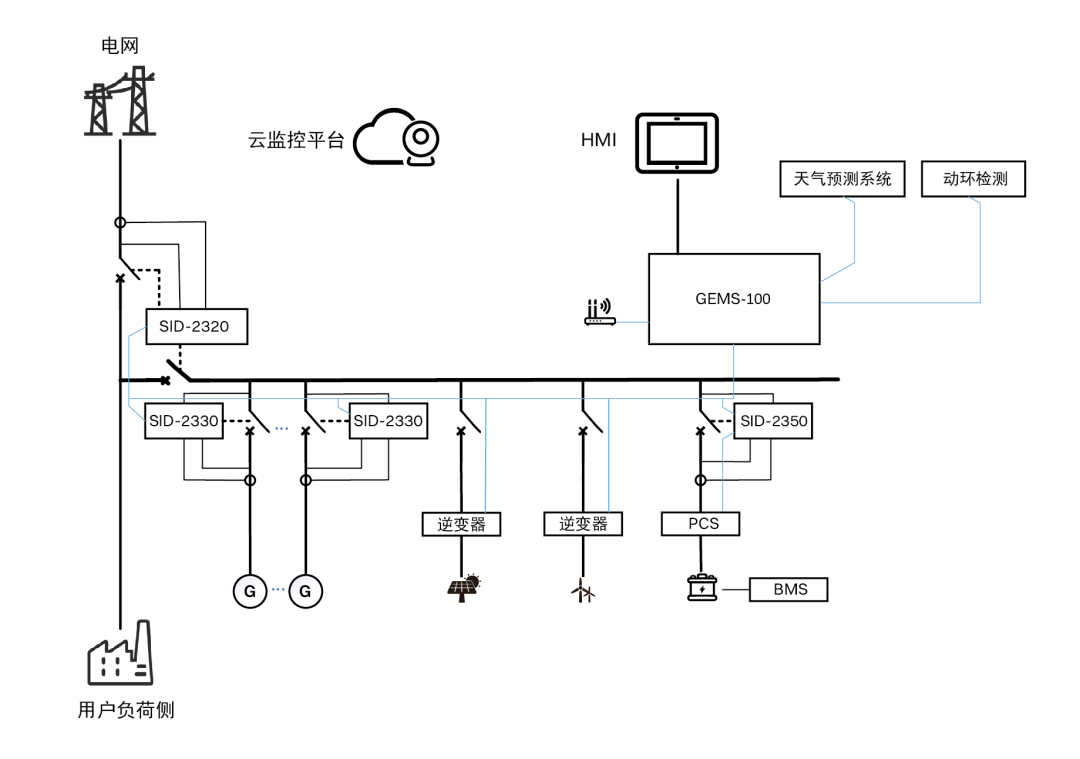

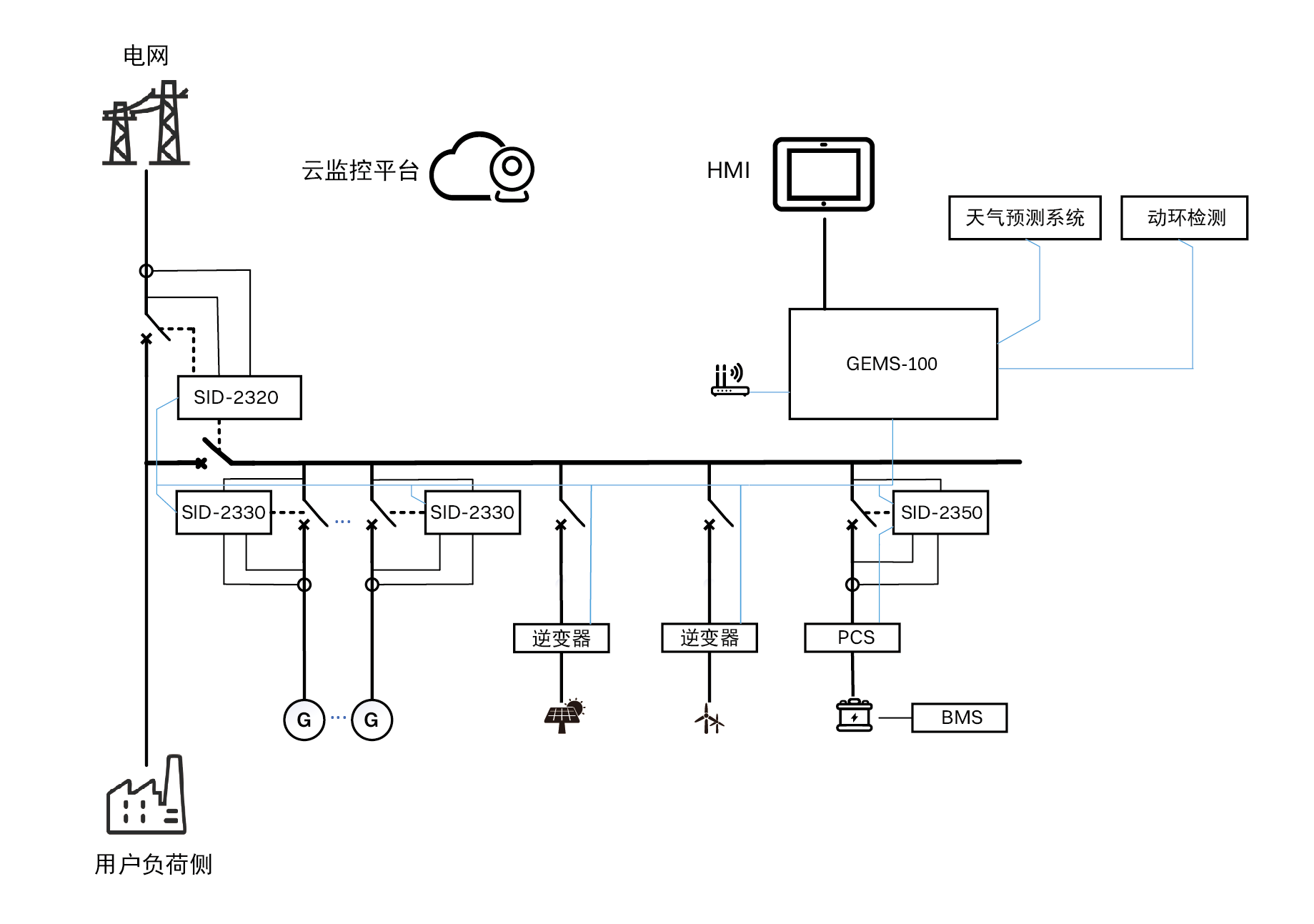

分层控制架构的微电网混合能源管理系统
