咨询专家快切装置里一个不起眼的定值，事关切换可靠性！你设置对了吗？
来源：国立智能
时间：2026-08-21
各位电力行业的伙伴们，现场 使用快切装置的时候，有一个定值，名称平平无奇，但是却非常重要，一旦设错，切换逻辑直接"卡壳"——它就是支路无流定值。
设大了，有电流被判为无流，不该切换时切了；设小了，一点漏电流就被判为有流，切换条件不满足，该启动却启动不了。
无论哪种，切换可靠性都大打折扣 。
今天就来搞清楚这个定值如何合理设置。
一、什么是支路无流定值？
一句话说清：支路无流定值是快切装置判断一条支路"有没有电流"的门槛值。

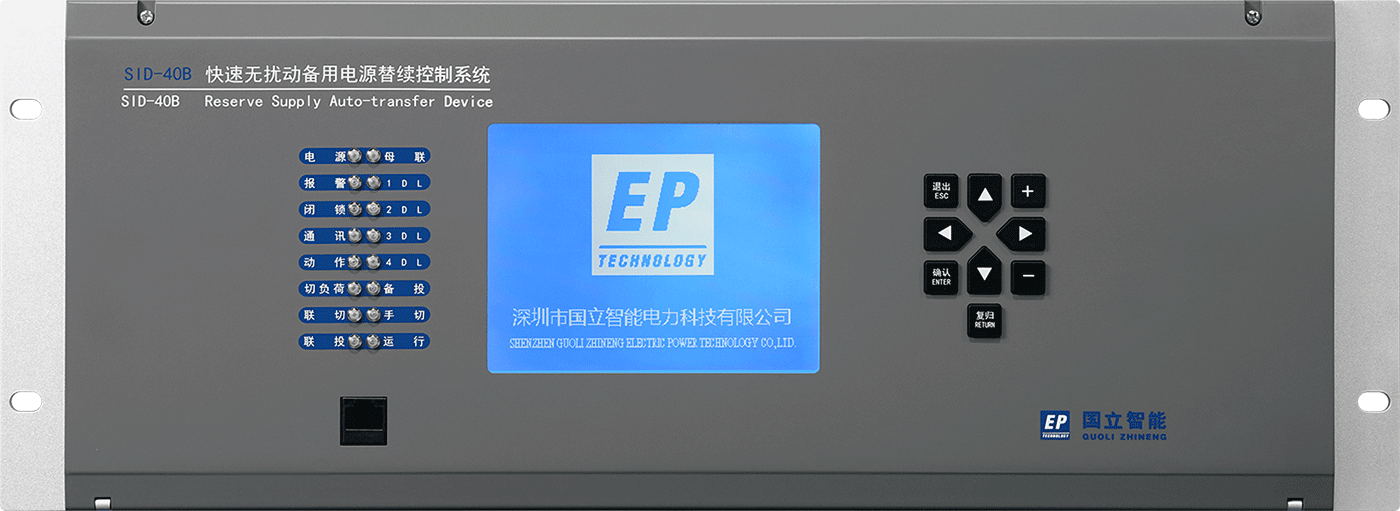

在SID-4系列快切装置中，它的参数如下 ：
项目 | 内容 |
范围 | 5.0% ~ 99.9% In |
默认值 | 10.0% In |
核心用途 | ①判别开关状态是否异常，防止辅助接点接线错误导致误动；②母线失压启动时判断工作进线是否已无流 |
它不是一个孤立参数，而是整个切换判断链路的"第一道门"。
二、设错会怎样？两种后果，都不好受
设置方向 | 后果 | 对切换的影响 |
设得过大 | 支路明明还有电流，装置误判为"无流" | 断路器辅助接点接线松动，明明进线还有电，快切装置就可能进行切换动作了 |
设得过小 | 进线已失电，但微小漏电流或测量误差就被判为"有流" | 切换条件不满足，该切时切不了，母线一直失压 |
支路无流定值设置不合理，容易导致装置误判支路状态，直接影响切换逻辑的准确性 。
三、正确整定方法：两条路，都有章可循
整定原则
支路无流定值应不大于现场最小负荷电流，且在此前提下尽量取大一些。
这样既能保证准确识别支路无流状态，又能避免因微小漏电流、测量误差或负荷波动引发误判 。
方法一：有对应数据时
举例：现场最小负荷电流为 0.2A（二次值），可将支路无流定值设置为 0.18A——略小于实测值，同时尽可能接近实测值，兼顾可靠性与灵敏度 。
方法二：无对应数据时
工程上一般建议按 8%~10%In（In为CT额定二次电流）进行整定。在满足"不大于最小负荷电流"的前提下，优先选择靠近上限的数值，提升抗干扰能力，待后续有最小负荷电流数据后再根据方法一调整 。
四、更进一步：这个定值虽然小，背后的逻辑链条不简单
支路无流定值虽然只是"判断有没有电流"的一个门槛，但它在装置内部的逻辑链条中扮演着多重角色：
① 母线失压启动切换
母线电压降低 + 工作进线电流 < 支路无流定值 → 确认进线已失电 → 允许切换
② 工作开关误跳启动
工作开关在分位 + 工作进线电流 < 支路无流定值 → 确认是开关偷跳而不是辅助接点故障 → 启动切换
③ 反向逻辑：有流闭锁
反过来看，当进线电流 大于 支路无流定值时，在上述两个逻辑中条件都不满足，切换被自然闭锁——这就是"有流闭锁"的效果。
也就是说，支路无流定值设对了，不光是"该切换时能切"，还管着"不该切换时不切"。它既是切换启动的"通行证"，也是切换闭锁的"守门员"。
现在就去检查一下你负责的快切装置吧——如果正常运行时的负荷电流比设定的支路无流定值还小，那就说明定值设得太大了，需要尽快调整，让快切装置切换更可靠！

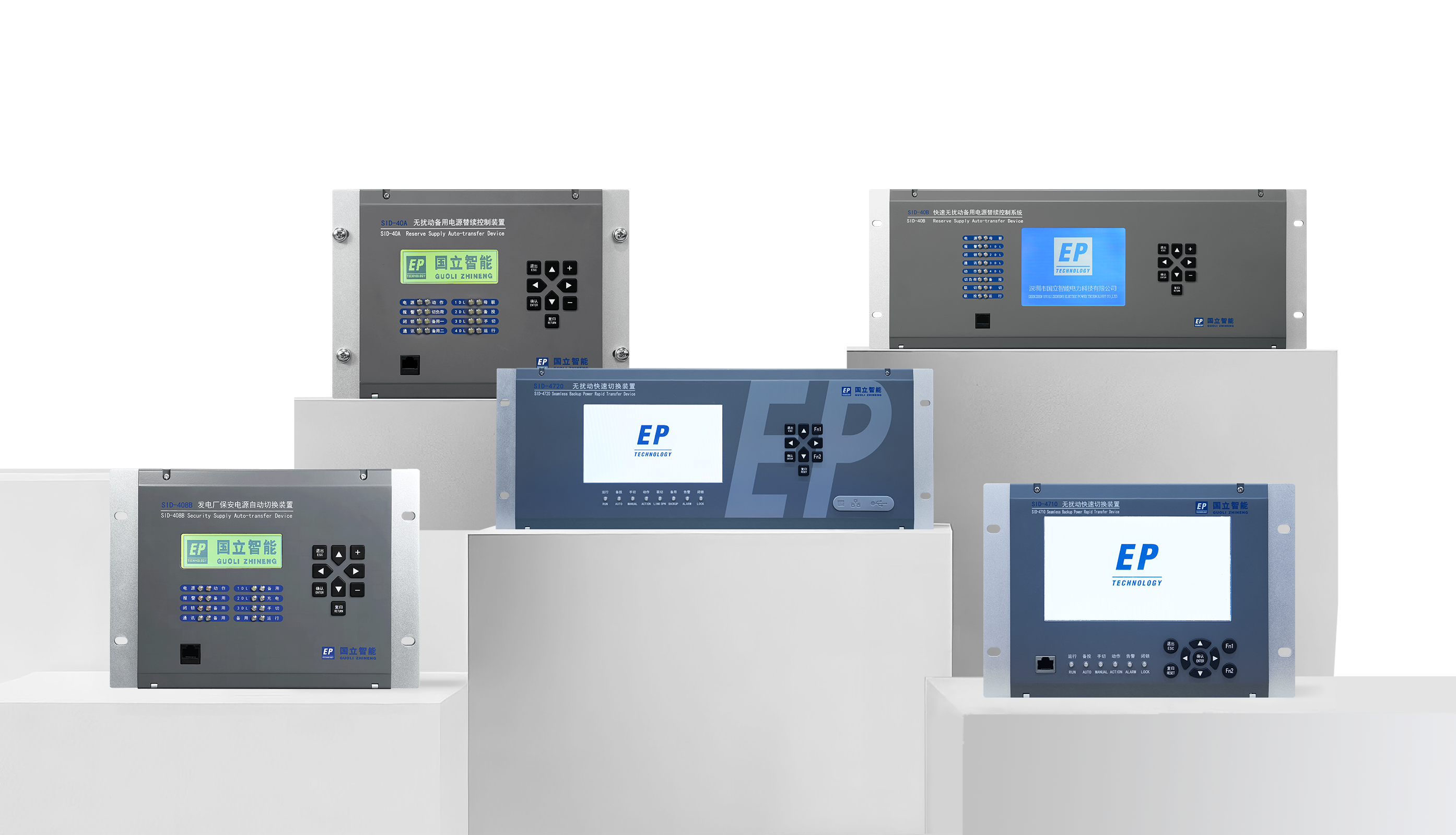

快切装置是保障电力系统连续供电的核心设备，每一个参数设置都直接影响供电安全。国立智能深耕电力自动化领域多年，旗下SID-4系列快切装置凭借无扰动切换、精准闭锁、高可靠性等优势，已广泛应用于各类配电场景，为电力系统稳定运行保驾护航 。
如果您在快切装置选型、调试或运维中还有其他疑问，欢迎在评论区留言交流，也可以私信我们获取专属技术方案~
